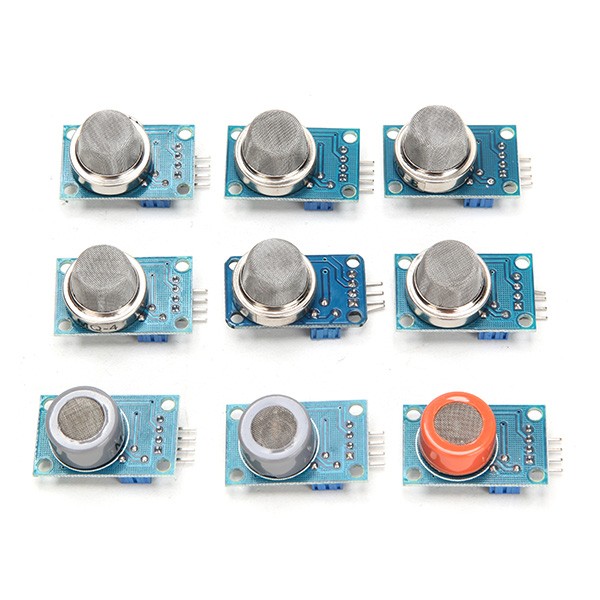

Súprava modulov: MQ-2, MQ-3, MQ-4, MQ-5, MQ-6, MQ-7, MQ-8, MQ-9 a MQ-135
Technické špecifikácie:
MQ-2:
- Detekčná koncentrácia: 300 - 1000 ppm (horľavý plyn)
MQ-3:
- Veľkosť: 32 x 22 x 27 mm
- Hlavný čip: LML393, ZYMQ - 3 senzory plynu
- Pracovné napätie: DC 5V
- S inštrukciami pre výstup signálu
- Obojsmerný výstup signálu (výstup úrovne TTL a analógový výstup)
- Výstupný signál TTL (keď sa v bežných časoch rozsvieti elektrický signál nízkeho výstupu, môže byť priamo jednočipovým mikropočítačom).
- Analógové napätie: 0 - 5V, čím vyššia kocentrácia, tým vyššie napätie
- Má vysokú citlivosť a dobrú selektivitu na etanolovú paru
- Funkcia rýchlej obnovy odozvy
- Používa sa v motorových vozidlách, na osobné testovanie a tiež na detekciu etanolových pár

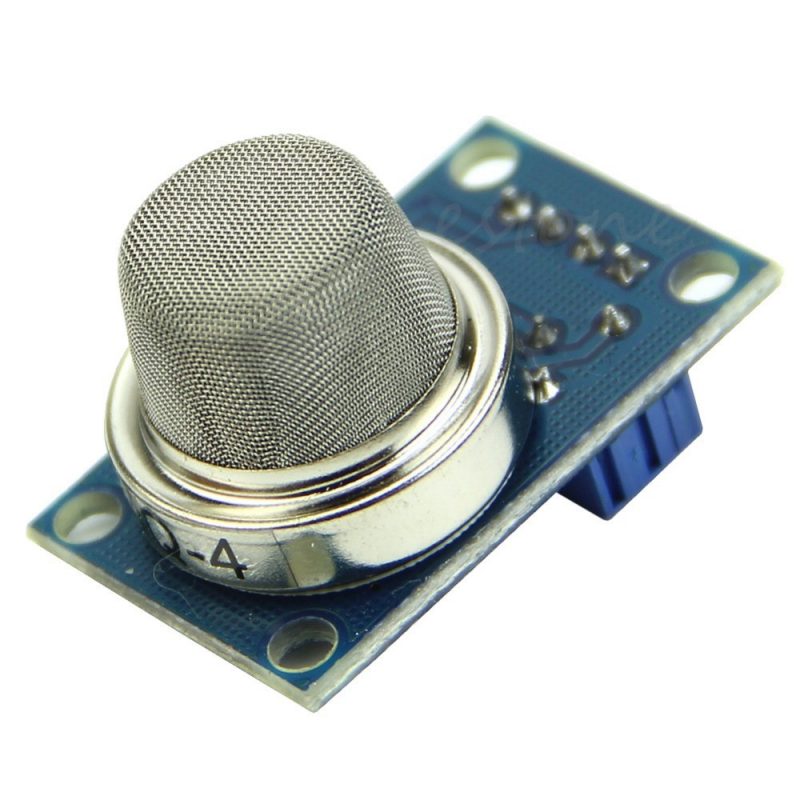

MQ-4:
- Vysoko kvalitné dvojpanelové prevedenie s indikátorom napájania a pokonmi pre výstup signálu TTL
- S výstupom spínacieho signálu do TTL a výstupom analógového signálu AO
- Platný signál výstupu TTL je nízky (pri nízkom svetelnom signáli výstupu je možné priamo pripojiť mikrokontrolér alebo reléový modul).
- Analógové výstupné napätie, čím vyššia koncentrácia, tým vyššie napätie.
- Metán a zemný plyn má lepšiu detekčnú citlivosť.
- Štyri otvory pre skrutky pre ľahké umiestnenie.
- Veľkosť: 32 x 20 x 22 mm
- S dlhou životnosťou a spoľahlivou stabilitou
- Rýchla odozva a zotavovacie vlastnosti
- Vstupné napätie: DC5V napájanie
- Prúd: 150mA
- Výstup DO: (0,1 a 5V)
- Výstup AO: 0,1 - 0,3V (relatívne čistý), najvyššia koncentrácia napätia okolo 4V.
MQ-5:
- Vhodné pre domáce alebo priemyselné použitie na LPG, zemný plyn, uhoľný plyn, monitorovacie zariadenie.
- Vynikajúca odolnosť proti alkoholu, rušenie dymom.
- Použitie vysoko kvalitného dvojpanelového prevedenia, s indikátorom napájania a pokynmi pre výstup signálu TTL.
- S výstupom spínacieho signálu DO (TTL)
- S výstupom analógového signálu AO
- Platný signál na výstupe TTL je nízky (pri nízkom signále na výstupe je možné priamo pripojiť mikrokontrolér alebo reléový modul.
- Analógové výstupné napätie, čím vyššia koncentrácia, tým vyššie napätie
- Pre plyn, zemný plyn má lepšiu detekčnú citlivosť
- Štyri otvory pre skrutky pre ľahké umiestnenie
- Veľkosť: 32 x 20 x 22 mm
- S dlhou životnosťou a spoľahlivou stabilitou
- Rýchla odozva a zotavovacie vlastnosti
- Vstupné napätie: DC5V napájanie
- Prúd: 150mA
- Výstup DO: 0,1 a 5V
- Výstup AO: 0,1 x 0,3V najvyššia koncentrácia napätia okolo 4V.
MQ-6:
- Vhodné pre domácnosť alebo priemysel na LPG (skvapalnený ropný plyn), bután, propán, LNG (skvapalnený zemný plyn)
- Vynikajúca odolnosť proti etanolovým parám, rušenie dymom.
- Použitie vysoko kvalitného dvojpanelového prevedenia, s indikátorom napájania a inštrukciami pre výstup signálu TTL.
- S výstupom spínacieho signálu DO TTL
- S výstupom analógového signálu AO
- Platný signál na výstupe TTL je nízky (pri nízkom svetelnom signále na výstupe je možné priamo pripojiť mikrokontrolér alebo reléový modul
- Analógové výstupné napätie: 0 ~ 5 V, čím vyššia koncentrácia, tým vyššie napätie.
- Propán, bután, LPG, LNG má dobrú detekčnú vlastnosť.
- Štyri otvory pre skrutky pre ľahké umiestnenie
- Vlastnosti: 32 x 20 x 22 mm
- S dlhou životnosťou a spoľahlivou stabilitou
- Rýchla odozva a zotavovacie vlastnosti
- Vstupné napätie: DC5V
- Výkon: 150mA
- Výstup DO: 0,1 a 5V
- Výstup AO: 0,1 - 0,3V, najvyššia koncentrácia napätia okolo 4V.
MG-7:
- Pre domácnosť, prostredie zariadenia na detekciu oxidu uhoľnatého
- Vhodné na detekciu oxidu uhoľnatého a plynu
- Detekcia koncentrácie: 10 - 1000 ppm CO
- Napätie smyšky Vh: 5,0V ±0,2V AC alebo DC
- Záťažový odpor: nastaviteľný
- Odpor ohrievača RH: 31 Ohmov ± 3 Ohmy (izbová teplota)
- Výkon ohrievača PH: <=350mW
- Štandardné skúšobné podmienky:
- Teplota: 20 ± 2°
- Vlhkosť: 65% ± 5% relatívnej vlhkosti
- Štandardný skúšobný odvod Vc: 5,0 V ± 0,1 V
- Vh: 5,0 ± 0,1V
- Analógové výstupné napätie, čím vyššia koncentrácia, tým vyššie napätie
- Detekcia oxidu uhoľnatého s lepšou citlivosťou
- Štyri otvory pre skrutky pre ľahké umiestnenie
- Veľkosť: 32 x 20 x 22 mm
- S dlhou životnosťou a spoľahlivou stabilitou
- Rýchla odozva a zotavovacia vlastnosť
- Vstupné napätie: DC5V
- Napájanie: 150mA
- Výstup DO: 0,1 a 5V
- Výstup AO: 0,1 - 0,3V najvyššia koncentrácia napätia 4V
MQ-8:
- Vhodné pre domáci alebo priemyselný únik vodíka na monitorovacom zariadení
- Nie sú vystavené rušivým vplyvom etanolových pár, sadzí, oxidu uhoľnatého a ďalších plynov
MQ-9:
- Pre domáce alebo továrenské zariadenia na detekciu úniku plynu, vhodné pre zariadenia na monitorovanie oxidu uhoľnatého, horľavých plynov
- Môže testovať oxid uhoľnatý: 10 až 1000 ppm CO
- Rozsah horľavých plynov: 100 až 10000 ppm
- Napätie slučky VC: <= 10V DC
- Napätie ohrievača Vh: 5,0V ± 0,2V AC alebo DC
- Odpor ohrievača: 31 Ohm ± 3 Ohm (izbová teplota).
- Príkon ohrievača PH: <= 900mW
- Teplota: 20 stupňov ± 2 stupne
- Vlhkosť: 65 % ± 5 % relatívnej vlhkosti
- Štandardný skúšobný obvod Vc: 5,0V ± 0,1V
- Doba zahrievania: viac ako 48 hodín
MQ-135:
- Senzor plynu MQ135 je citlivý materiál používaný v čistom vzduchu, nízka vodivosť oxidu cíničitého (SnO2), keď je senzor uchovávaný v ich prostredí.
- Znečisteným plynom, vodivosť senzora sa s koncentráciou znečisteného plynu v ovzduší zvyšuje.
- Pomocou jednoduchého obvodu je možné meniť vodivosť.
- Koncentrácia plynu prevedená na zodpovedajúci výstupný signál.
- Senzor MQ135 pre amoniak, sulfid, benzénové pary s vysokou citlivosťou, dym a ďalšie škodlivé plyny.
- Meranie rôznych škodlivých plynov.

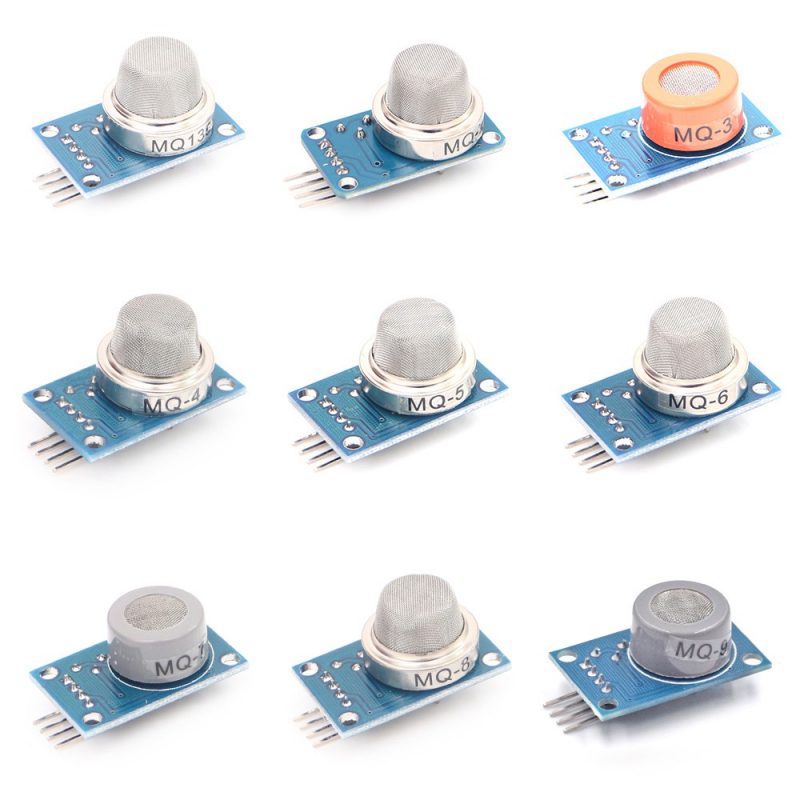

Balíček obsahuje:
- 1x MQ-2
- 1x MQ-3
- 1x MQ-4
- 1x MQ-5
- 1x MQ-6
- 1x MQ-7
- 1x MQ-8
- 1x MQ-9
- 1x MQ-135
