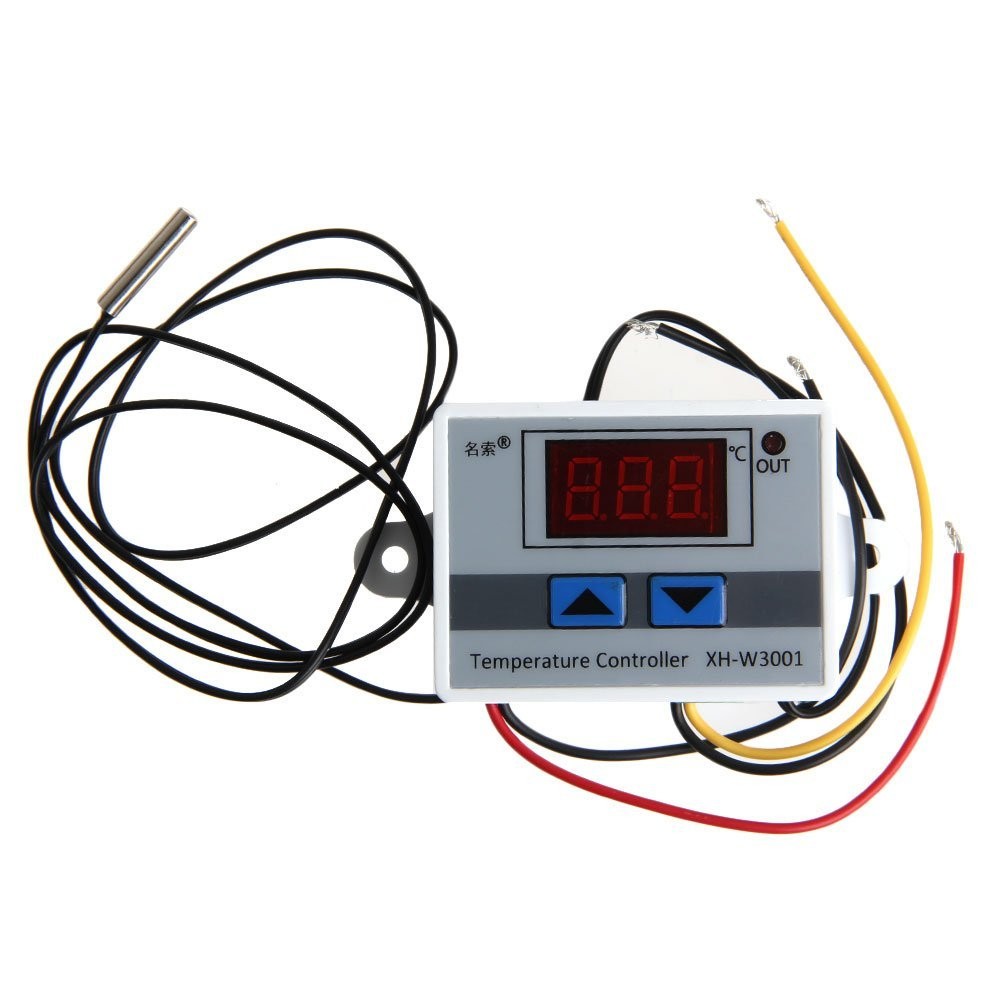

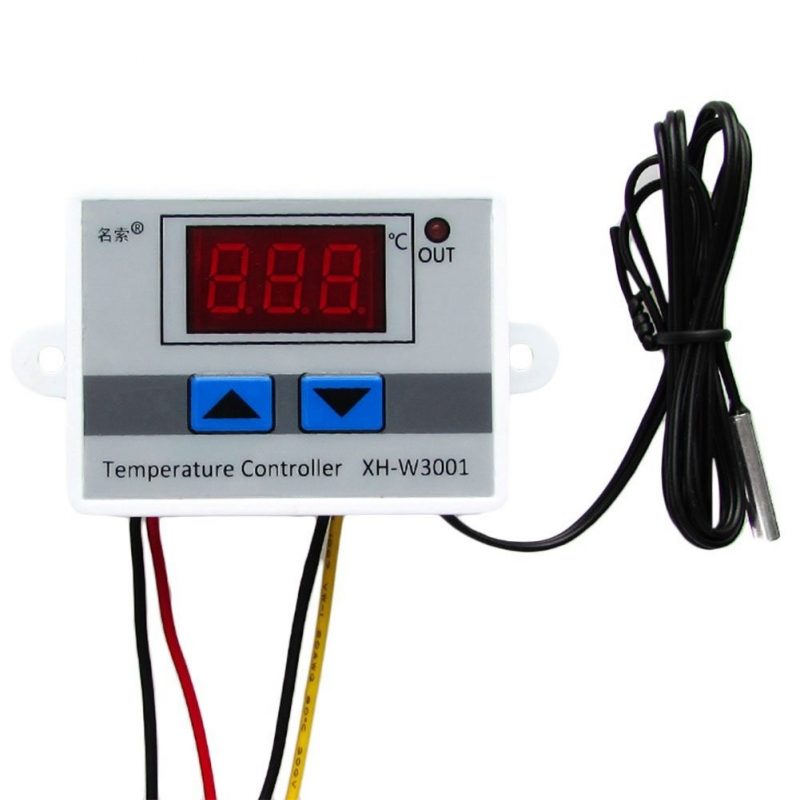

Modul digitálneho termostatu s LED displejom a signalizáciou aktívneho stavu (kontrolka OUT).

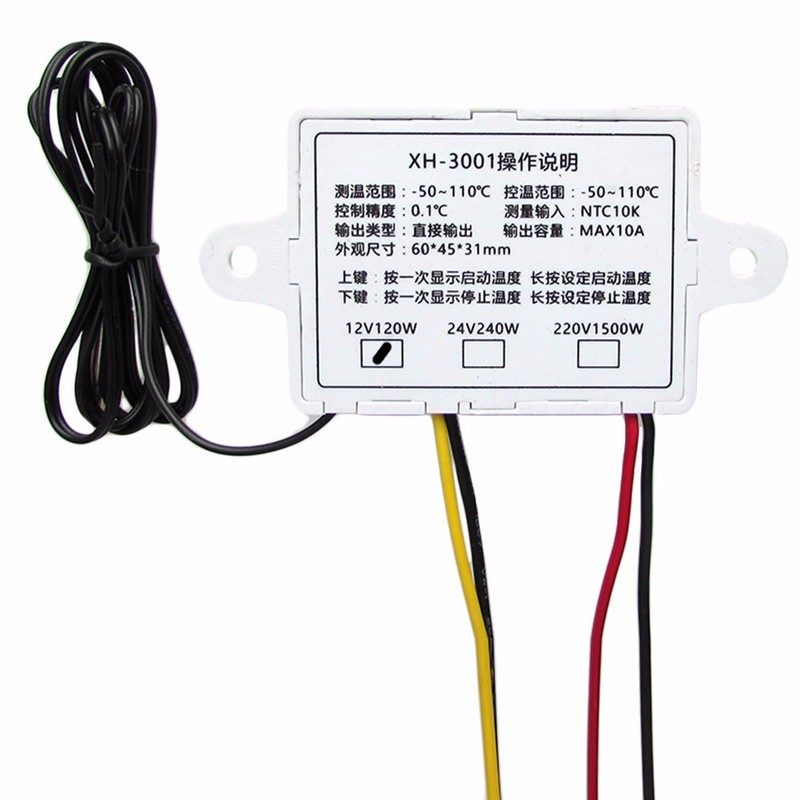

Špecifikácia:
- Pracovné napätie: DC 12V
- Výstup: v aktívnom stave 12VDC cez spínací kontakt relé 250VAC/5A (14VDC/20A)-typ4181
- Ovládaný teplotný rozsah: –50–110°C
- Rozlíšenie: 0,1 ° C (nad 100 ° C 1 ° C), presnosť 0,2 ° C v rozsahu -10 ° -100 ° C
- Frekvencia merania: 2× / sec
- Meracie čidlo: NTC (10K 0.5%), vodotesné
- Rozmery: 60 x 45 x 30 mm
Návod na použitie:
Termostat umožňuje nastavenie teploty T1 a T2, kde T1 je teplota, pri ktorej termostat zopne a T2 je teplota, pri ktorej termostat vypne. Zopnutie termostatu indikuje červená LED dióda pri pravom hornom rohu displeja (popis „OUT“).
- Pre nastavenie teploty T1 dlho podržte šípku nahor. Hneď ako displej začne blikať, šípkami môžete upraviť nastavenie spínacej teploty.
- Na nastavenie teploty T2 dlho podržte šípku nadol. Hneď ako displej začne blikať, šípkami môžete upraviť nastavenie vypínacej teploty.

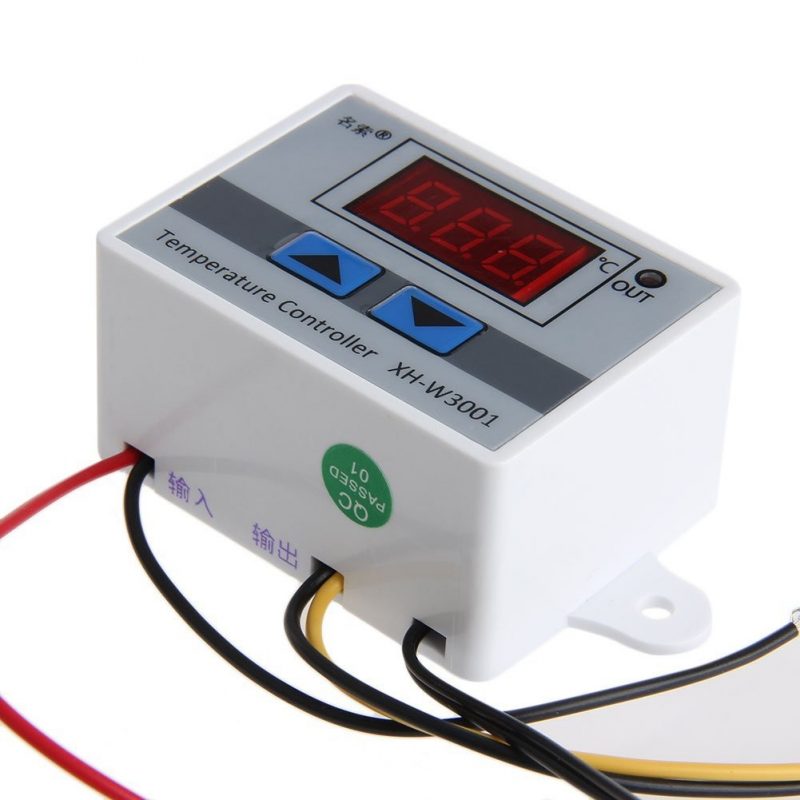

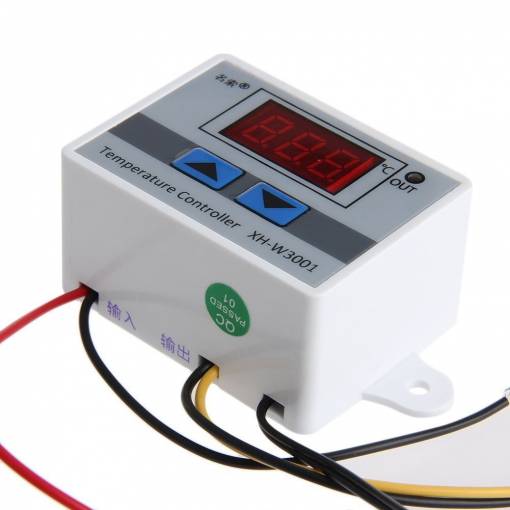

Napájacie napätie pripojte na červený (+) a čierny (-) vodič, 12V spotrebič na žltý a čierny vodič.
Pracovné režimy:
- Režim kúrenia (T1 < T2): Po zapnutí zariadenia je výstup termostatu zopnutý, kým meraná teplota nedosiahne úroveň T2. Akonáhle meraná klesne na úroveň T1, výstup sa znovu aktivuje.
- Režim chladenia (T1 > T2): Po zapnutí zariadenia je výstup neaktívny, kým meraná teplota nedosiahne úroveň T1. Potom sa výstup aktivuje do doby, než nameraná teplota dosiahne úroveň T2.
Balíček obsahuje jeden digitálny termostat XH-W3001 s napájaním 12V.
