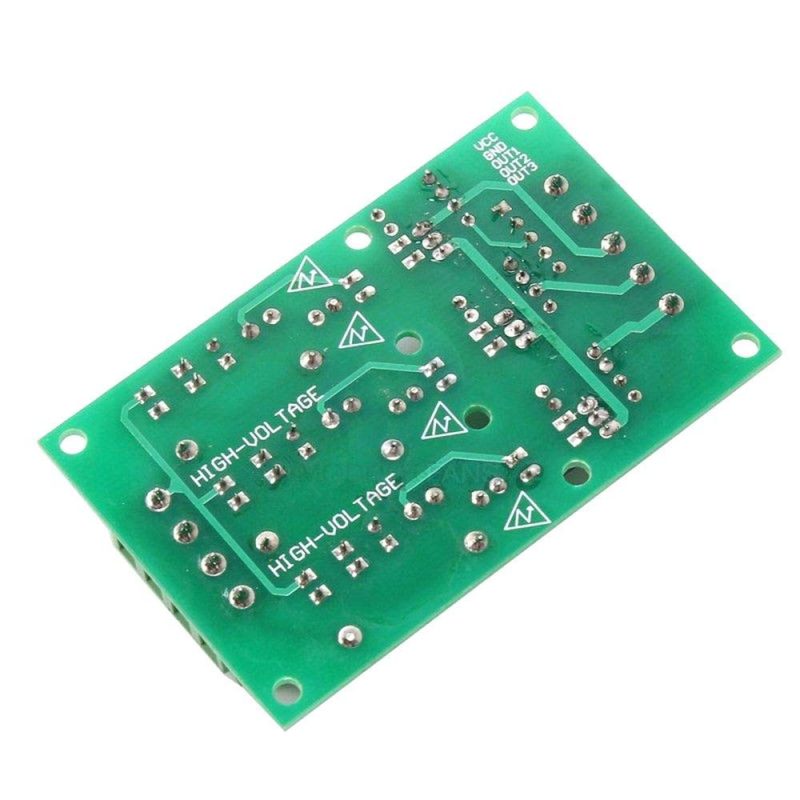

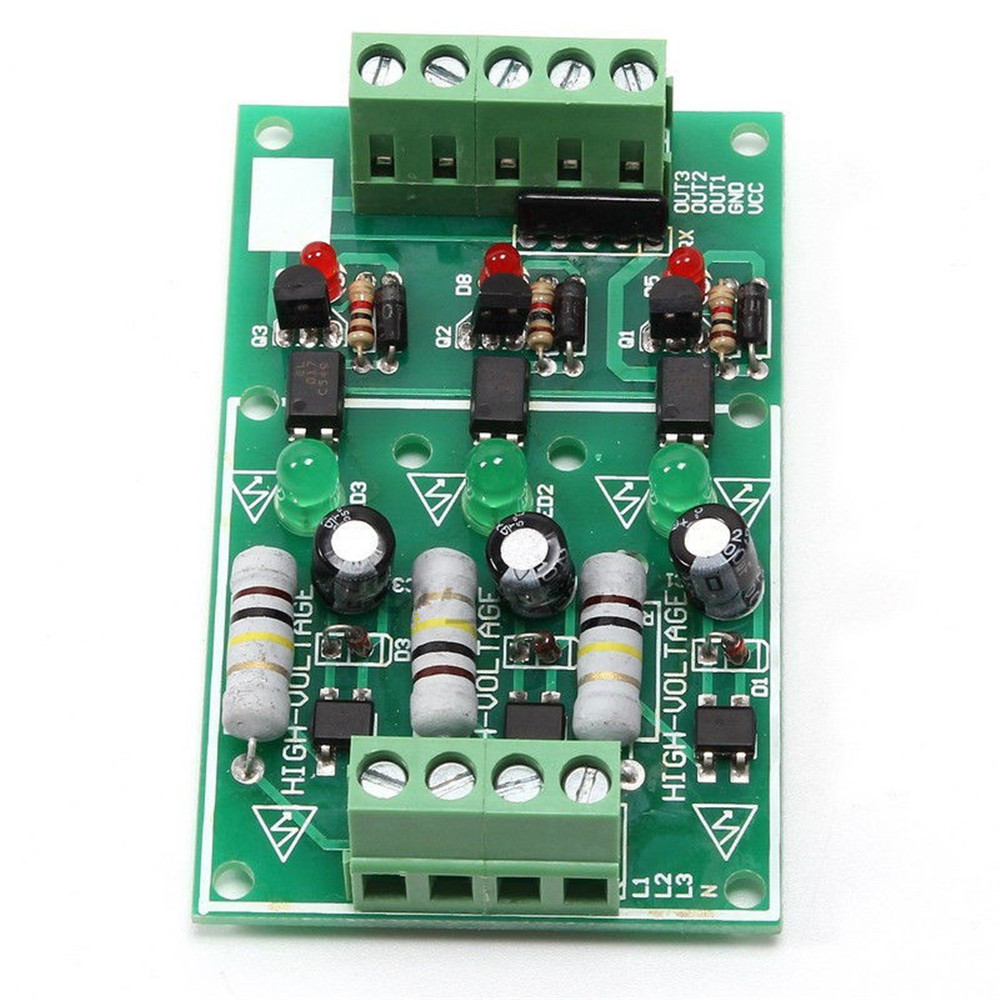

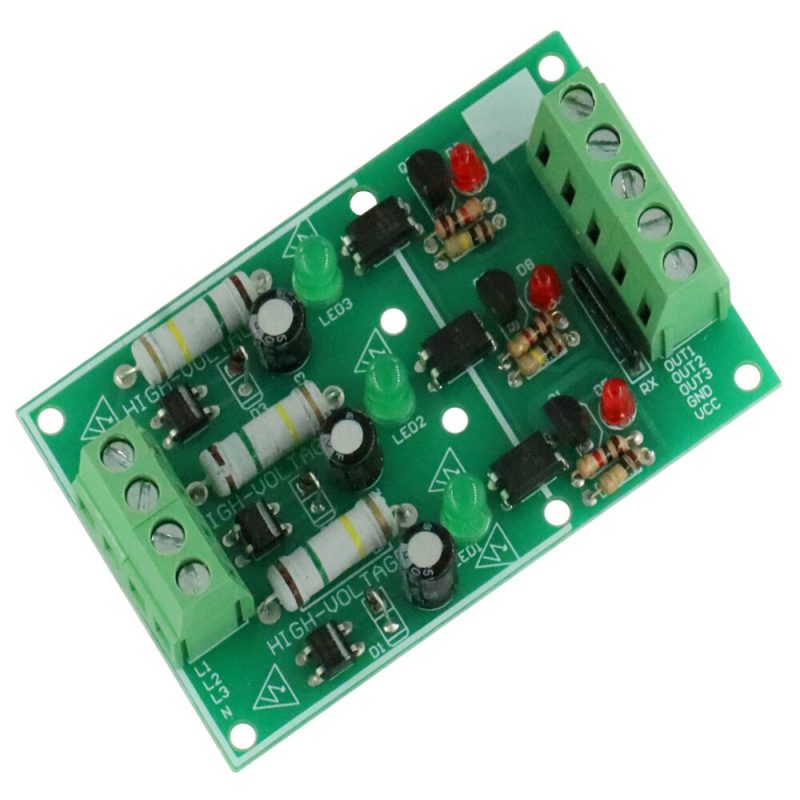

Izolačný modul optočlena je špeciálne zariadenie určené na monitorovanie a indikáciu prítomnosti sieťového napätia vo vstupných obvodoch.
Vstupná časť: Schopná prijímať vysoké napätie, typicky 230V AC, čo je bežné napätie v domácich a priemyselných elektrických sieťach. Tento variant je schopný detekovať nezávisle tri napätové vstupy voči sploočnej zemi.

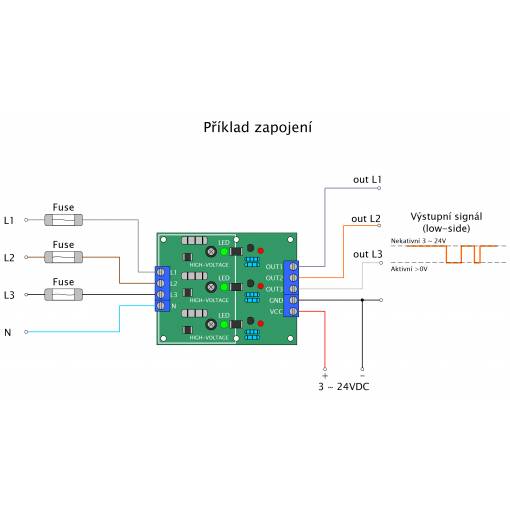

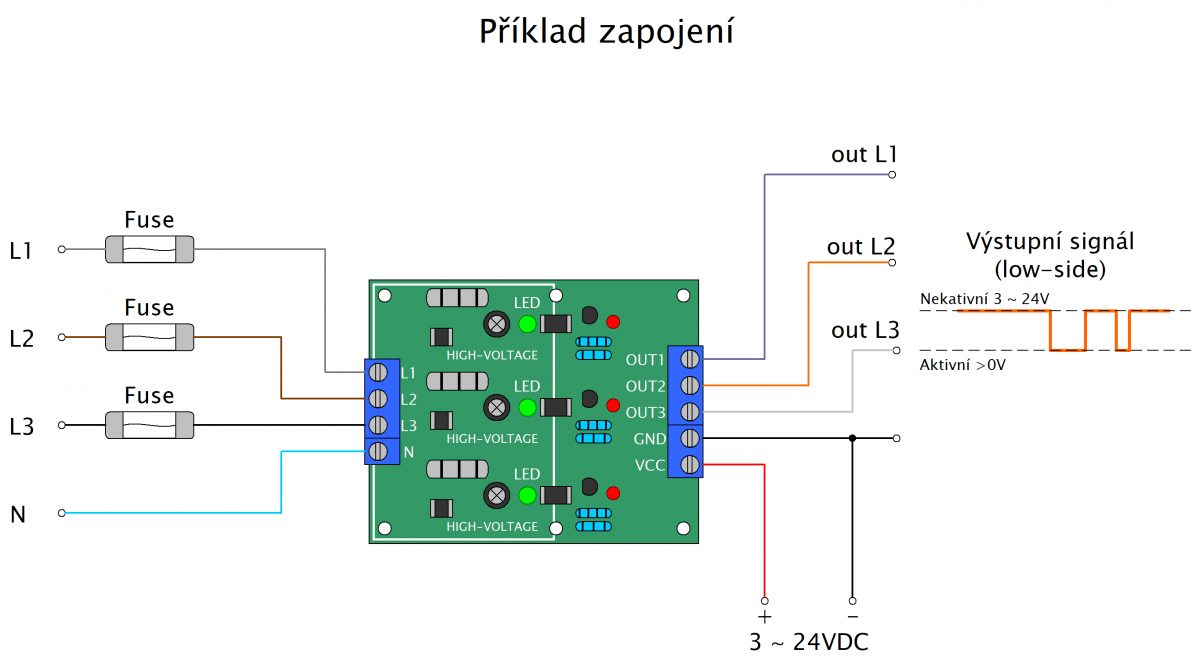

Výstupná časť: Výstup modulu je nízkonapäťový signál, ktorý môže byť ľahko spracovaný ďalšími komponentmi riadiaceho systému, ako sú PLC, mikrokontroléry, alebo ďalšie logické obvody. Výstup obvykle signalizuje, či je vstupné napätie aktívne alebo nie. Výstup "low-side" pri izolačnom module optočlena znamená, že výstupný signál modulu je zapojený tak, že spína zemnú alebo nízkopotenciálnu stranu záťaže. Toto je obvyklé pri zariadeniach, ktoré používajú spoločnú zem pre všetky komponenty a chcú minimalizovať rušenie a zaistiť jednoduchší dizajn obvodu.
Špecifikácia:
- Rozmery: 73 x 45 mm
- Prevádzkové napätie: 3 ~ 24VDC
- Adaptívne na úroveň: PLC 24V
- Napätie vstupu: 3x 230VAC (L1, L2, L3, N)
- Napätie výstupu: 3x 3 ~ 24VDC (v závislosti na prevádzkovom napätí)
- Výstupnú úroveň TTL je možné detekovať pomocou mikrokontroléra.
Upozornenie: zariadenie je napájané zo zdroja nízkeho napätia (230V AC). Inštaláciu takého zariadenia môže vykonávať iba odborník s príslušnou elektrotechnickou kvalifikáciou. Predajca neručí za poškodenie vzniknuté v dôsledku neodborného zaobchádzania, montáže alebo nekvalifikovaného zapojenia.
Obsah balenia:
1x Izolačný modul optočlena pre PLC 24VDC 230VAC 3L
