Modul je určený na kontrolované pripojenie nabíjačky k batérii tak, aby nedochádzalo k prebíjaniu a vybíjaniu.
Stráži pripojenie nabíjačky v nastavenom rozsahu svorkového napätia batérie, ale dá využiť aj na iné účely.
Ponúka mnohostranné využitie s cieľom ochrániť akumulátor.
Špecifikácia:
- Vstupné napätie: DC 6 - 60V
- Pre: 6 - 60V (max 80V batéria)
- Relé: 49VAC 30A, 30V DC 30A
- Rozmery: 81 x 54 x 18 mm

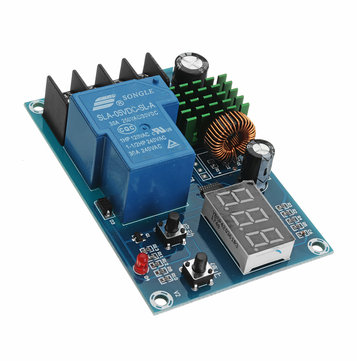

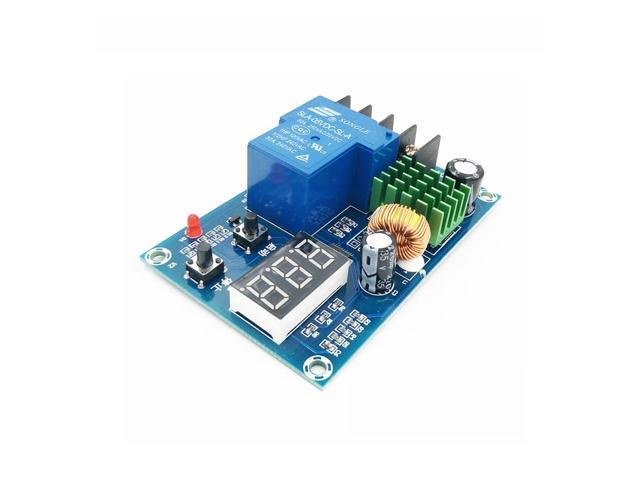

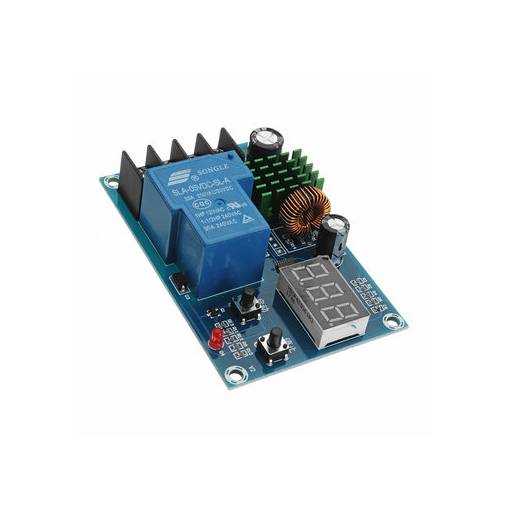

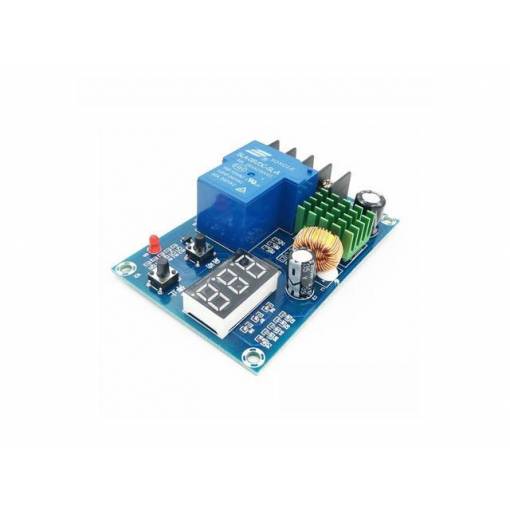

Balíček obsahuje jeden XH-M604 Riadiaci modul nabíjačky batérií 6 - 60V.
FAQ
Modul nefunguje, po připojení napájecího napětí se nerozsvítí displej:
Modul se napájí na straně baterie (svorky BAT+ a BAT-), odtud také měří aktuální úroveň napětí akumulátoru. Pokud není baterie připojena, nebo je vybita pod minimální úroveň napájecího napětí modulu, modul nebude fungovat.
Připojte napájecí napětí na svorky BAT+ a BAT- pro napájení modulu bez baterie.
Jak poznám že modul připojil baterii k nabíjení?:

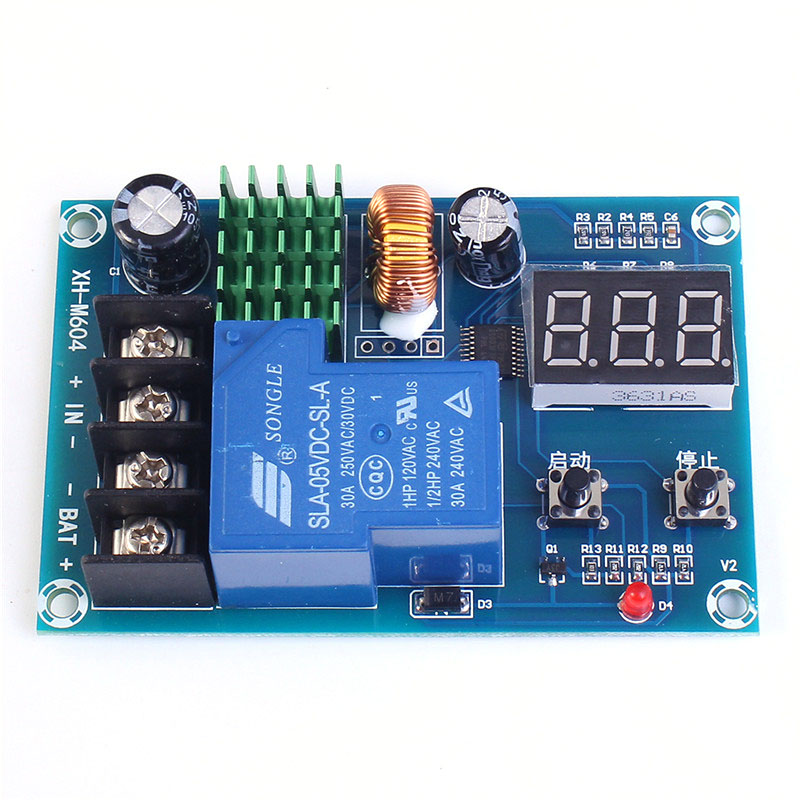

Pro indikaci sepnutého stavu relé - připojení baterie ke zdroji nabíjení, slouží červená kontrolka (Led dioda D4). Pokud kontrolka svítí, baterie je připojená k nabíjení.
